Kleines Hufeisenstativ, E. Leitz Wetzlar


Mikroskop E. Leitz Wetzlar Nr. 2977

Mikroskop E. Leitz Wetzlar Nr. 2977

Mikroskop E. Leitz Wetzlar Nr. 2977

Mikroskop E. Leitz Wetzlar Nr. 2977

Mikroskop E. Leitz Wetzlar Nr. 2977

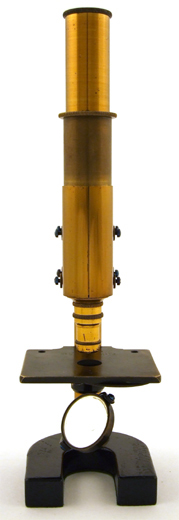

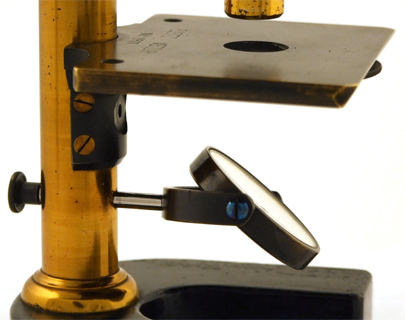

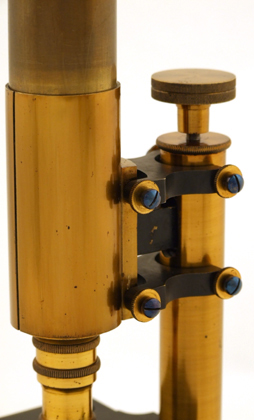

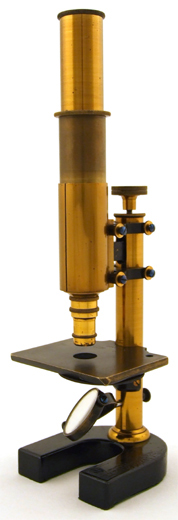

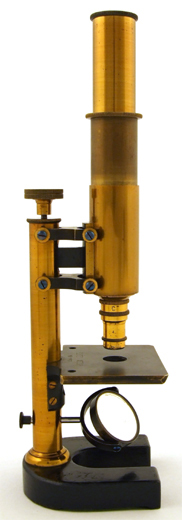

Frühes kleines Leitz Mikroskop; Stativ V von 1878. Das Mikroskop ist gefertigt aus zaponiertem und geschwärztem Messing sowie lackiertem Eisen. Der grobe Fokus des Instrumentes wird durch einen Schiebetubus erreicht, die Feineinstellung durch Parallelogrammführung nach Roberval und Rändelrad an der Säule. Der Planspiegel ist dreh- und schwenkbar gelagert; unter der Tischplatte befindet sich eine Revolverlochblendenscheibe mit fünf Aperturöffnungen.

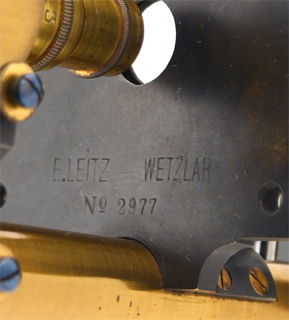

Mikroskop E. Leitz Wetzlar Nr. 2977: DetailMikroskop E. Leitz Wetzlar Nr. 2977: SignaturAuf der Tischplatte ist das Instrument signiert:
E. Leitz Wetzlar
No. 2977

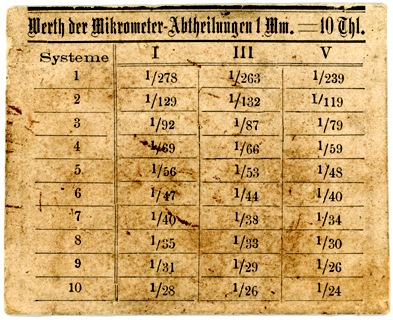

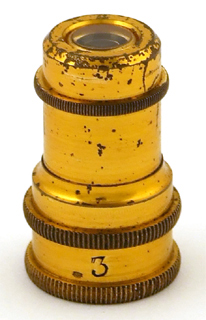

Eine Vergrößerungstabelle ist dem Mikroskop begefügt und daraus ersichtlich, dass die optische Ausstattung mit dem Objektiv 3 sowie den Okularen I und III vollständig erhalten ist.

Es handelt sich bei diesem Gerät um ein typisches kleines Leitz-Mikroskop der späten 1870er Jahre mit dem frühen Typ der Rändelschraube am Feintrieb. Interessant ist an diesem Mikroskop, die von Ernst Leitz eingeführte Serienproduktion und die damit verbundene Minimierung verschiedener Bauteile, wie am Beispiel ein und des selben Tisches für zwei Stative zu erkennen ist:

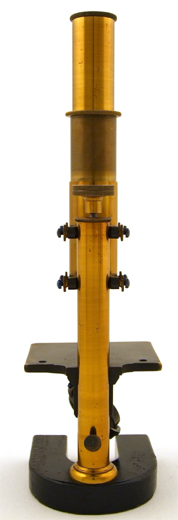

An der Unterseite der Platte trägt die Nase des Tisches am Schaft der Säule eine Bohrung wie sie für eine Spiegelaufhängung gemäß Stativ IV nötig ist, bei Stativ V jedoch keinerlei Funktion erfüllt.

Im Preis-Verzeichniss ueber Mikroskope und Nebenapparate aus dem optischen Institut von E. Leitz, Wetzlar von 1880 wird dieses Stativ beschrieben als:

Mikroskop E. Leitz Wetzlar Nr. 2977: ObjektivMikroskop E. Leitz Wetzlar Nr. 2977: DetailNr. V.
15. Kleines Mikroskop. Einstellung durch Tubusschiebung und Mikrometerschraube. Systeme 3, 7. Oculare I. III. Vergrösserung von 70 - 450 ... 70 Mark

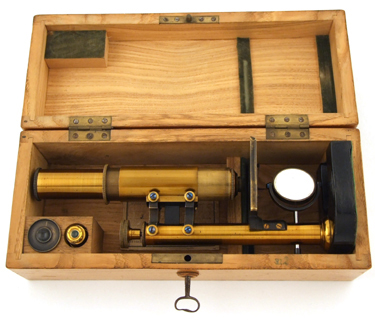

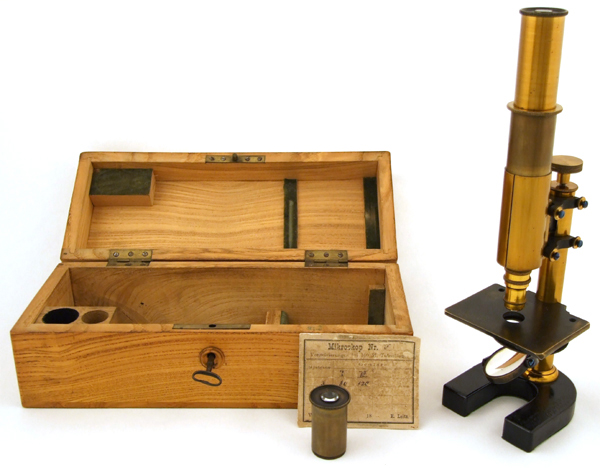

Das Mikroskop wird mit abgeschraubtem Objektiv im Erlenholzkasten liegend untergebracht - in das Holz dieses Kastens ist in grüner Farbe eingeprägt No 2, dies läßt vermuten, dass jenes Instrument als Kursmikroskop einer Schule oder Universität angeschafft wird.

Dieses Mikroskop und auch noch sein Nachfolger sind laut Katalog gedacht als Instrument für bescheidene Ansprüche, das als kleines Kursmikroskop gute Dienste thun kann und als Labormikroskop noch ausreicht.

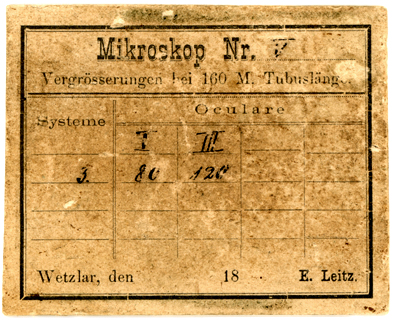

Vergrösserungstabelle von Mikroskop Ernst Leitz Wetzlar No. 2977 Vergrösserungstabelle von Mikroskop Ernst Leitz Wetzlar No. 2977

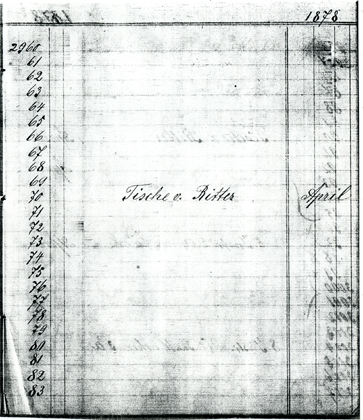

Auszug aus dem Produktionsjournal von Ernst Leitz Wetzlar für Mikroskope Nach Auskunft eines erhaltenen Briefs von Ernst Leitz Wetzlar GmbH aus dem Juli 1985 wird dieses Mikroskop auf April 1878 datiert . Aus der Fotokopie einer Doppelseite des Produktionsjournals geht hervor, dass dieses Instrument zusammen mit den Mikroskopen der Serinennummer 2936 bis 2983 im April 1878 gefertigt wird.

Mikroskop E. Leitz Wetzlar Nr. 2977Alle Instrumente umfassend findet sich die Bemerkung Tische v. Ritter im Produktionsjournal. Offenbar sind für die Mikroskopstative IV und V die Tische der Instrumente von der Zulieferfirma Ritter in größerer Stückzahl für die bereits erwähnte Serienproduktion hergestellt worden.

Im Mai 2008 kann das Instrument aus einem privaten Nachlaß in Wetzlar erworben werden.

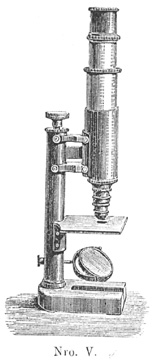

Stativ V aus: "Preis-Verzeichniss ueber Mikroskope und Nebenapparate aus dem optischen Institut von E. Leitz, Wetzlar" von 1880 Mikroskop E. Leitz Wetzlar Nr. 2977

Mikroskop E. Leitz Wetzlar Nr. 2977: Okulare

[Vergleiche: Mikroskopsammlung des Medizinhistorischen Instituts der Universität Bern: Mikroskop "E. Leitz in Wetzlar Nr. 3329", Inv.-Nr. 2021; Moody Medical Library, The University of Texas Medical Branch, Galveston, TX, USA: "Stand V, signed 'E. Leitz Wetzlar No. 6017'", Inv.-No. 1.021; Sammlung historischer Mikroskope der Leica Microsystems GmbH Wetzlar: "1885 Leitz-Mikroskop Nr. 7707 Typ V"; Pathologisch-anatomischen Bundesmuseum Wien: "Zusammengesetztes Mikroskop um 1879 / Signatur: E. Leitz, Wetzlar, No. 3492", Museal-Nr. 25.522; Historic Microscopes at the Laupus Health Sciences Library, East Carolina University, Greenville, NC: "Microscope Stativ V, E. Leitz Wetzlar No. 5784", Inventory No. G7]



12.09.2008 by Timo Mappes
