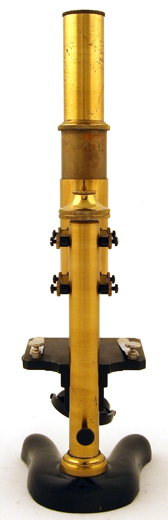

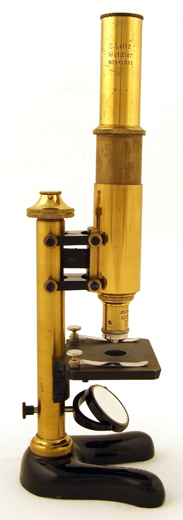

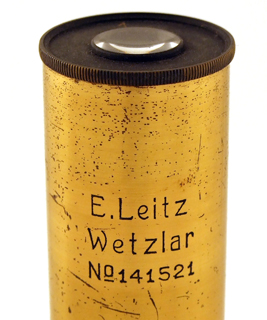

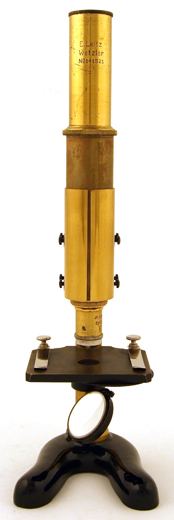

Kleines Leitz Mikroskop; Stativ V, gefertigt um 1911/12. Mikroskop aus zaponiertem und geschwärztem Messing, emailliertem Gußeisen, gebläutem Stahl. Die Beleuchtung erfolgt über einen dreh- und schwenkbar gelagerten Planspiegel, unter der Tischplatte befindet sich eine Revolverlochblendenscheibe als Aperturblende. Der grobe Fokus des Instrumentes wird durch einen Schiebetubus erreicht, die Feineinstellung durch Parallelogrammführung und Rändelrad an der Säule.

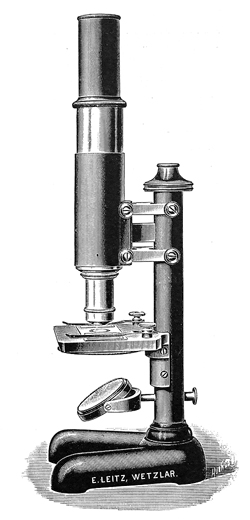

Dieses typische kleine Leitz-Mikroskop wirde ohne wesentliche konstruktive Änderungen ab den späten 1870ern angeboten und bleibt gut 40 Jahre lang im Programm von Ernst Leitz Wetzlar. Im Katalog Ernst Leitz, Optische Werkstätte Wetzlar: Mikroskope und Nebenapparate (Nr. 40; Wetzlar 1902) wird dieses Stativ angeboten als: Stativ V.
23. Kleines Mikroskop, Einstellung durch Tubusschiebung und
Mikrometerschraube. Spiegel concav. Dabei kostet dieses Stativ V mit Kasten genauso viel wie Stativ VI im Kasten. Weiter lauten die Erläuterungen dort:
"Die Stative IV und V sind kleine Instrumente, welche bescheidenen
Ansprüchen genügen. Als kleine Kursmikroskope thun sie gute
Dienste. [Vergleiche Referenz 8 und: The Macleay Museum, The University of Sydney, NSW, Australia: "Compound monocular microscope E. Leitz", Inv.-Nr. MM 82/20; AFIP 613455-60-4713-314, Billings Collection Washington, S. 122, Abb. 232; Hessisches Landesmuseum Darmstadt: "Kleines Mikroskop von Leitz", Inv.Nr. Ph. C. 58/20] |
